CW Series

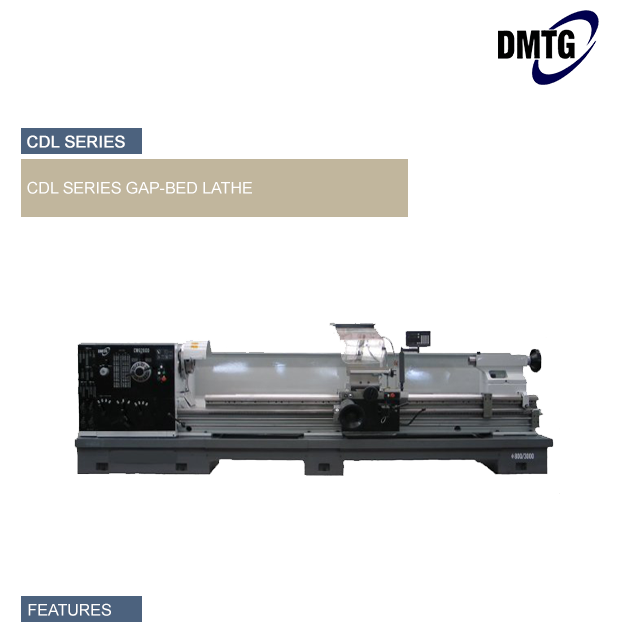

  • Lathe machine
  • Big spindle bore with Dia.105mm/130mm
  • Swing over bed 630~1000mm
  • Head stock with hydraulic clutch



Item

CW6263E

CW6280E

CW62100E

Max. swing over bed

630mm

800mm

1000mm

Max. swing over carriage

350mm

520mm

720mm

Center distance

750mm 1000mm 1500mm 2000mm 3000mm 4000mm 5000mm 6000mm

Width of gap

320mm

Swing over gap

800mm

1000mm

1230mm

Width of guide way

550mm

Spindle bore diameter

100 mm

105 mm

130mm

Spindle speed

(18 speeds) 7.5~1000rpm

Longitudinal feed

(64) 0.1~24.3mm/r

Cross feed

(64) 0.05~12.15mm/r

Rapid traverse speed

3.8m/min

Metric thread

(39)1~240mm

Inch thread

(26) 14~1TPI

Module thread

(53) 0.5~120mm

Diametrical pitch thread

(24) 28~1

Max. travel of cross slide

445mm

493mm

493mm

Travel of top slide

200mm

Main motor power

11kW

Rapid traverse motor power

1.1kW

Coolant pump motor power

0.09kW
